瓦楞纸板展示架的分类与材质要求

阐释(厦门)设计

摘 要基于瓦楞纸板展示架的结构特征,对其进行系统性的分类和编码,将展示架分为:落地式、台式、栈板式、挂钩式,编码为ld-ts-zb-gg-。并根据产品的重量和展示架的结构,提出瓦楞纸板的耐破强度和边压强度的要求。本文为设计者和客户在选择瓦楞纸板展示架时提供沟通桥梁和理论参考。

关键词:瓦楞纸板展示架;分类;耐破强度;边压强度

中图分类号ts206        文献标识码a

     classification and material requirements of corrugated cardboard display frame

                             chanshi(xiamen) design co. ltd

abstract: based on structural features of corrugated carboard display frame, it is to be classified and encoded. display frame is classified as floor type, table type, pallet type and hook type, and encoded as “ld-”, “ts-”, “zb-”, and “gg-”. bursting strength test and edge crush test of corrugated cardboard is required by product weight and display frame’s structral features.

key words: corrugated cardboard; classification; bursting strength; edge crush test


展示架的英文简称有两种:poppdqpop是英文“point of purchase”的缩写,意为“卖点促销”[1]pdq是英文“products display quickly”的缩写,是沃尔玛对产品快速展示的一个缩写[2]pop侧重于展示架的广告宣传效果,而pdq侧重于展示架的结构功能特点。瓦楞纸板展示架通常是由印刷纸张和高强度的瓦楞纸板经淀粉胶水贴合而成。瓦楞纸板展示架主要有以下优点:(1)印刷纸张是极好的广告载体,纸张上可以印刷商家、商品品牌的logo,或者迎合各节庆日氛围的图案,极大地提高商品的宣传效果。(2)使用范围广,颜色外形等多种多样。适用各种大型促销活动、卖场、商场、展会等。图案、色彩、造型可自由创新设计,宣传效果极佳;纸质展架可以在外形架构上充分结合商家的宣传需求,可设计出不同形态的展架外形以吸引消费者的眼球。(3)重量轻,可摊平叠放,节省运送物流成本,可反复使用。纸质展架比起其它展架要轻很多,在包装出货方式上也可以根据具体情况选择不同的出货方式,在运输方面可以节省一定的物流成本,从而降低购买成本。(4)符合环保要求,可回收再生,对环境的影响小。

瓦楞纸板展示架主要应用于快速消费品的销售陈列,该产品的特点是周期较短,一些节假日特供的九游官网首页的产品展示时间仅为几天,周期较长的也在4060天左右[3]。相比于铁质、塑料材质的展示架,瓦楞纸板展示架的结构设计更为灵活,生产周期短,而且最重要的是其成本最低,非常适合超市、商场、专卖店等场所的产品促销活动。本文基于瓦楞纸板展示架的结构特点,对其进行系统的分类,并进行了相应的分类编码;同时,根据展示产品的重量,提出展示架材质的耐破强度和边压强度的要求。

1 瓦楞纸板

瓦楞纸板,别名波纹纸板,因其最少有一层波浪型的芯纸夹层,所以具有比较好的缓冲性能,能承受物流运输过程中的碰撞和摔落力。根据瓦楞纸板的高度和300mm长度范围内的瓦楞个数,将瓦楞纸板分为:a瓦、c瓦、b瓦、e瓦、f瓦、bc瓦、be瓦等,见表1。瓦楞纸板展示架常用的楞型是b瓦、e瓦和be瓦。

b瓦纸板的楞高为2.53mm300mm长度范围内的楞数为4654个,其楞型坚硬不易破,而展示架的组装过程需要多次折叠,因此b瓦比较适合用于较大展示架,可以承受重量不超过15kg的商品。e瓦纸板的楞高为1.12.0mm300mm长度范围内的楞数为8799个,具有重量轻、缓冲性能好、平面抗压强度好等特点,可以直接进行印刷,常用于制作比较精美的小型展示架。be瓦纸板结合了b瓦和e瓦的结构特点,可以承受15kg重量以上的产品,或者组装挂钩等其他配件来展示多样化的商品,超越纸板展示的局限性。

1 瓦楞纸板楞型与规格

楞型

楞高(mm

楞数(个/300mm

a

4.5 5.0

34±3

c

3.5 4.0

41±3

b

2.5 3.0

50±4

e

1.1 2.0

93±6

f

0.6 0.9

136±20


2 瓦楞纸板展示架的分类与编码

瓦楞纸板展示架的主要目的是促销商品,为了更好地展示产品,设计者在设计展示架结构时会考虑产品特点、包装方式、运输环境、展示场地等因素。因此,根据瓦楞纸板展示架的结构特征对其进行分类,更具有科学性和理论性。本文将瓦楞纸板展示架分为:落地式展示架、台式展示架、栈板式展示架和挂钩式展示架,分别用表示。再根据展示架展示面的数量来进行细分,“01”是指单面展示,“02”是指双面展示,“03”是指三面展示,“04”是指四面展示。例如,“ld-01”表示落地式展示架单面展示。

2.1 落地式展示架

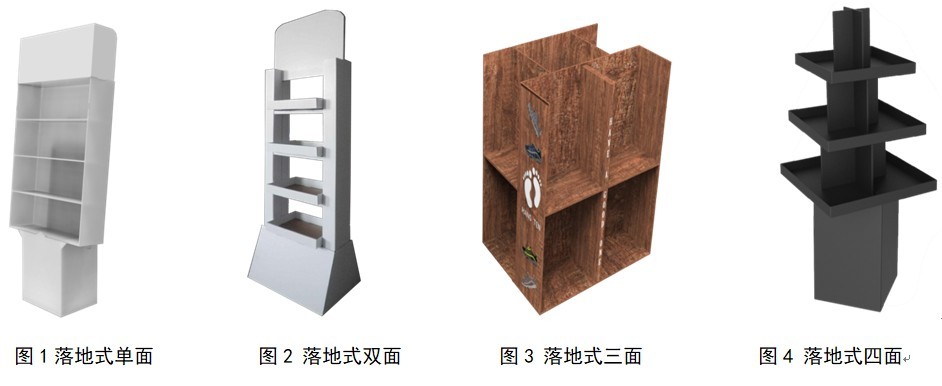

落地式展示架的结构特点是可以独立摆放,不需要其它支撑物,特别适合于产品的促销活动,组装灵活方便,而且配合精美的印刷图案可以起到极佳的宣传效果。图1234分别是单面、双面、三面和四面展示的落地式展示架。


2.2 台式展示架

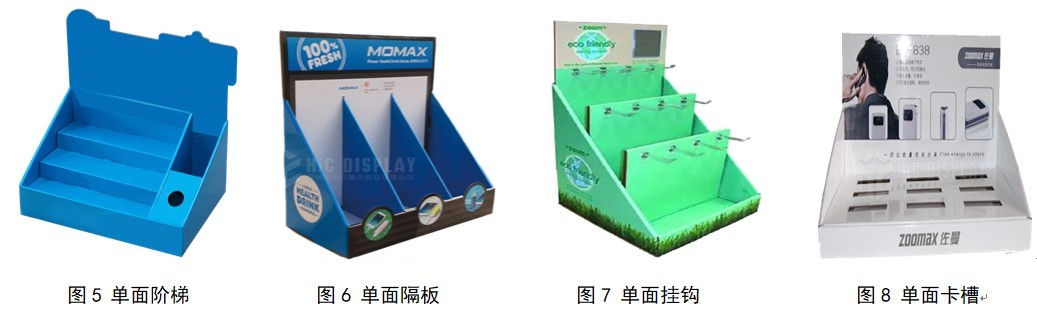

台式展示架的结构特点要求其底部需要支撑物,适合少批量的小件商品放置于货架、结账台上等台面上展示。台式展示架最常用的是单面展示,根据其内部结构分为阶梯、隔板、挂钩、卡槽。



2.3 栈板式展示架

栈板式展示架的结构特点是展示架放在栈板上,展示架的高度一般不超过1320mm。可以直接堆放于卖场展示销售,节省物流运输、商品摆放的人工和时间,例如山姆会员店的商品展示大多采用该形式。

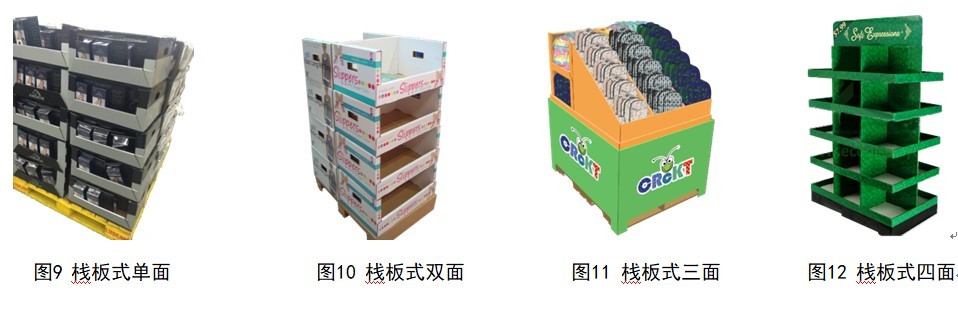

栈板式展示架也分别单面、双面、三面和四面展示,如图9101112所示。


2.4 挂钩式展示架

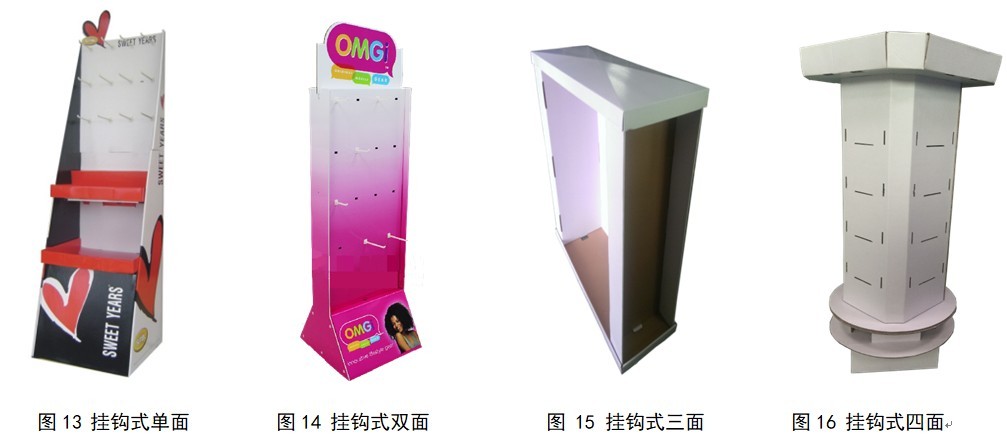

挂钩式展示架的特点是展示面有规则排放的挂钩,固定在瓦楞纸板里面,商品挂在挂钩上展示。适用于挂卡类产品的大量展示。常用于超市货架和促销卖场。因挂钩材质及纸板的单向承重能力有限,故一般放置轻量的小件产品。可以根据产品的尺寸和重量,灵活调整挂卡的排列。


3 材质要求

瓦楞纸板的性能检测项目包括:克重、厚度、水份、边压强度、戳穿强度、粘合强度和耐破强度,而耐破强度和边压强度是比较重要的两个参数,也是国外订单经常要求的两个性能检测指标。耐破强度可以表征纸箱在物流运输过程中对搬运、装卸、碰撞等外力的承受能力,国家推荐标准gb/t 6545-1998中定义耐破强度指在试验条件下,瓦楞纸板在单位面积上多能承受的垂直于试样表面的均匀增加的最大压力[4]。边压强度之所以重要,是因为可以根据边压强度预测纸箱的抗压强度。边压强度的测试原理:矩形的瓦楞纸板试样置于压缩试验仪的两压板之间,并使试样的瓦楞方向垂直于压缩试验仪的两压板,然后对试样施加压力,直至试样压溃为止,测定每一个试样所能承受的最大压力。

展示商品的重量各有不同,因此展示架的材质要求也不尽相同。以下为相应承重的建议纸板配材,因各区域纸板原纸的物性有所差别,设计者可根据当地采购习惯选择相近物性的纸板。



1 落地式展示架材质要求



商品重量

建议配材

耐破强度

边压强度

15kg

300g/m2灰底白板纸 130g/m2高强芯e 100g/m2牛卡 130g/m2高强芯b 200g/m2优质牛卡

13kgf/cm2

7600n/m

15kg

300g/m2灰底白板纸 130g/m2高强芯b 160g/m2优质牛卡

9kgf/cm2

5000n/m





2 台式展示架材质要求

展示面

配材

耐破强度

边压强度

单面挂钩

300g/m2灰底白板纸 130g/m2高强芯b 160g/m2优质牛卡

9kgf/cm2

5000n/m

其它

300g/m2灰底白板纸 130g/m2高强芯e 160g/m2优质牛卡

9kgf/cm2

4700n/m





3 栈板式展示架材质要求

单个托盘重量

配材

边压强度

1115kg

300g/m2灰底白板纸 170g/m2高强芯b 160g/m2优质牛卡

5600n/m

11kg

300g/m2灰底白板纸 130g/m2高强芯b 160g/m2优质牛卡

4550n/m





4 挂钩式展示架材质要求

悬挂物重量

挂钩长度

配材

耐破强度

边压强度

5kg

130mm

300g/m2灰底白板纸 130g/m2高强芯e 100g/m20牛卡 130g/m2高强芯b 200g/m2优质牛卡

13kgf/cm2

7600n/m

5kg

130mm

300g/m2灰底白板纸 130g/m2高强芯b 160g/m2优质牛卡

9kgf/cm2

5000n/m


4 结语

普通的展示架受其性能指标的限制,往往是和商品分开包装,待展示时将展示架组装成型,再将商品摆放上去,这个过程需要消耗大量的人力和时间成本。随着天猫超市、亚马逊等电商相继开发出无人购物超市,已节省日益增加的人工成本,同时可以节省客户购物的结账时间,提升客户的购物体验。而栈板式展示架的特点就是为了节省商品的上架摆放时间,相信在未来,这种方便高效的展示架会越来越被商家所重视,市场空间广阔。为了保证商品和展示架在运输过程中不发生倒塌、破损等物理破坏,瓦楞纸板的性能指标就需要达到一定的标准要求。本人针对展示架的结构特点,对其进行了分类和编码,并根据产品重量和展示架结构特点,提出瓦楞纸板的耐破强度和边压强度的要求,希望给设计者和客户提供理论参考,以期实现瓦楞纸板展示架应用的高效开发。



参考文献

部分产品图片为网图,本文仅做学习参考,有侵权行为请通知,核实后删除相关内容。造成不便,尽请谅解。

[1]孙湛.pop广告设计应用策略[j].科技文汇,201514:165-167.

sun zhan. a brief discussion on strategies of pop advertisement design and application in the drug supermarket[j]. the science education article collects,2015,14:165-167.

[2]360问答. 包装中的pdq是什么意思[eb/ol]. (2014-11-17)[2017-7-31].

[3]王金玲,孙彬青,赵炜琦等.[j],包装世界,20156:58-59,62.

[4]gb/t 6545-1998. 瓦楞纸板耐破强度测试方法[s]. 北京:, 1999.

gb/t 6545-1998. corrugated fibreboard-determination of bursting strength[s]. beijing: china standard press,1999.

[5]gb/t6546-1998. 瓦楞纸板边压强度的测定方法[s]. 北京:中国标准出版社, 1999.
